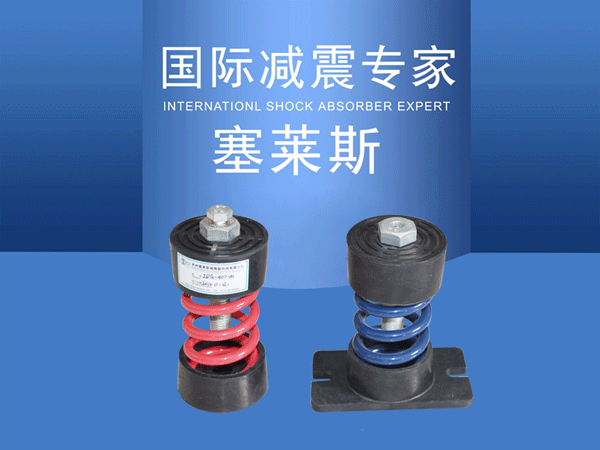

ZDG型阻尼彈簧減震器由彈簧、橡膠阻尼套、上下橡膠摩擦隔聲墊、上下鐵構件等組成的阻尼彈簧減震器。具有結構簡單、緊湊、體積小、隔振降噪效果好，安裝方便、造價低等優點。減振設備若重心低、擾力小，可直接放置在減震器上，為了防止設備轉移，也可四角四個減震器上與設備固定，下與地基固定，中間幾個減震器不固定，便于移動減振，使重心達到一致。對于設備重心高、擾力又大，則減震器必須全部上下固定。ZDG型阻尼彈簧減振器固有頻率2.2-5Hz，阻尼比0.05；已廣泛用于水泵、風機、冷水機組、發電機組、精密儀器儀表的積極、消極隔振，價格也低于同類產品。
.jpg)
| 規格 | 尺寸 | |||||
| L | W | A | H | φD | CS | |
| ZDG-S | 97.5 | 57.5 | 72.5 | 75 | 55 | M10 |
| ZDG-M | 145 | 83 | 116 | 164 | 83 | M12 |
| 型號規格 | 最佳荷載Kg | 豎向剛度N/mm | 頻率范圍Hz | 安裝螺釘（N） | 調節螺釘（M） |
| ZDG-5-S | 5 | 3 | 3.1-5.3 | 10 | 16 |
| ZDG-10-S | 10 | 5 | 2.9-5 | 10 | 16 |
| ZDG-20-S | 20 | 9 | 2.8-4.8 | 10 | 16 |
| ZDG-40-S | 40 | 18 | 2.8-4.8 | 10 | 16 |
| ZDG-50-S | 50 | 18 | 2.9-5 | 10 | 16 |
| ZDG-80-S | 80 | 38 | 2.9-5 | 10 | 16 |
| ZDG-160-S | 160 | 76 | 2.9-5 | 10 | 16 |
| ZDG-250-S | 250 | 76 | 2.8-4.8 | 10 | 16 |
| ZDG-320-M | 320 | 150 | 2.8-4.8 | 12 | 20 |
| ZDG-400-M | 400 | 190 | 2.8-4.8 | 12 | 20 |
| ZDG-500-M | 500 | 220 | 2.8-4.8 | 12 | 20 |
| ZDG-600-M | 600 | 270 | 2.8-4.8 | 12 | 20 |
| ZDG-700-M | 700 | 320 | 2.7-4.8 | 12 | 20 |
| ZDG-1000-M | 1000 | 450 | 2.6-4.8 | 12 | 20 |
